Gambar Sistem Pendingin Mobil. Tujuannya untuk menjaga suhu mesin karena mesin melakukan pembakaran yang menghasilkan panas, panas yang dihasilkan ini berlangsung berkelanjutan sehingga akan meningkatkan suhu mesin seiring bekerjanya mesin. Prinsip kerja sistem pendingin, adalah dengan memindahkan kalor dari komponen mesin ke udara bebas. Sementara saat tekanan didalam radiator meningkat, tekanan itu akan melawan pegas dan menyebabkan terbukanya katup. Sama halnya dengan kipas pendingin, komponen ini juga ada dua versi.
Engine heat indicatorimg by motorbeam.comIni masih tergabung dalam thermometer suhu untuk mengetahui berapa suhu air pendingin mesin. .
8 Komponen Sistem Pendinginan Mobil dan Cara Kerjanya
Upper tank berfungsi untuk menampung air panas sisa pendinginan mesin, kemudian air panas tersebut akan turun lewat pipa-pipa kecil di tengah kisi-kisi. Untuk mengatasinya, Anda harus mengganti pompa air atau water pump agar proses pendinginan mesin Anda kembali berjalan lancar. Kipas RadiatorRadiator fan atau kipas radiator merupakan suatu komponen yang berfungsi untuk memberi aliran udara pada radiator. Ada dua macam kipas radiator, yaitu kipas radiator yang digerakkan mesin dan yang digerakkan dengan motor listrik. Ketika tekanan upper tank radiator meningkat atau pada saat relief valve terbuka, komponen ini akan menyimpan air yang dihasilkan. .
Cara Kerja Sistem Pendingin Pada Mobil + Gambar
Sistem pendingin radiator, menggunakan bantuan radiator untuk memindahkan panas mesin. mari kita bahas selengkapnya dibawah.Namun sebelumnya, anda perlu tahu ada tiga macam sistem pendingin yakni ;Prinsip kerja pendingin radiator ini, adalaha perpindahan panas dari mesin ke udara bebas.
Tehrmostat adalah katup air pendingin yang memisahkan saluran air pendingin didalam mesin dengan saluran ke radiator.Thermostat ini akan terbuka secara otomatis saat suhu mesin mencapai 80 derajat celcius.Seperti yang dijelaskan diatas, sirkulasi air pendingin hanya berlangsung didalam mesin karena thermostat tertutup. Sehingga sirkulasi air pendingin dari mesin mencapai radiator.Namun, kipas pendingin masih belum menyala. Dengan kata lain, sistem pendingin akan mempertahankan suhu mesin antara 80 hingga 90 derajat celcius.Tapi ketika suhu mesin terus meningkat bahkan melebihi suhu kerja (lebih dari 90 derajat celcius) maka kipas akan beraksi untuk mengalirkan aliran udara melewati sirip-sirip radiator.Kipas pendingin sendiri, memiliki tiga tingkat kecepatanPada tahap ini, bisa dikatakan sistem pendingin sepenuhnya aktif. .
12 Komponen Sistem Pendingin, Fungsi dan Gambarnya
Sekarang ini penggunaan cooling system pada kendaraan lebih umum memakai cairan pendingin dibandingkan pendingin mesin yang memanfaatkan media udara. Prinsip kerja sistem pendingin air adalah kalor pada komponen mesin akan diserap oleh cairan pendingin. Komponen Sistem PendinginUntuk lebih jelas mengenai sistem pendingin, maka kenali dulu nama-nama komponen pendingin mesin mobil beserta fungsinya.
Engine heat indicator berfungsi untuk memberikan informasi kepada pengemudi mengenai suhu mesin yang dapat dilihat di panel info display pada dashboard. Sensor ECT ini sedikit sulit untuk ditemukan karena letaknya yang berhimpitan dengan komponen mobil lainnya.Itulah 12 komponen sistem pendingin mesin mobil berseta fungsinya.
.

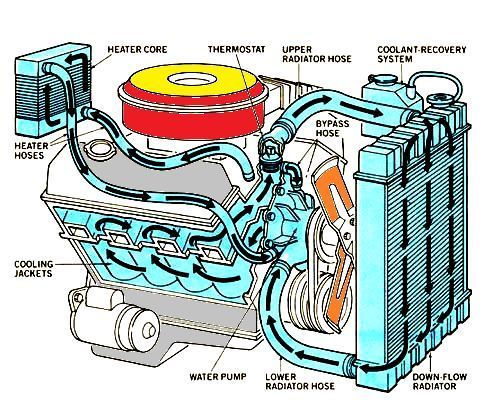

Gambar Sistem Pendingin Pada Mobil
