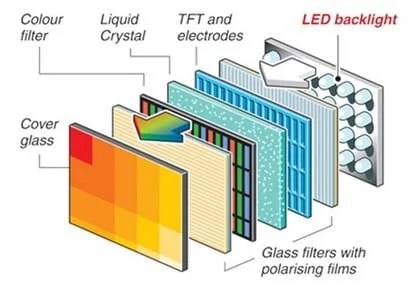

Cara Ganti Backlight Led. Berikut saya paparkan gambar kontruksi layar LED TV atau skema backlight tv led dimana pencahayaan utama adalah komponen lampu LED (light emitting diode) yang disusun dengan baik sehingga lampu tersebut bisa menyebar ke seluruh bagian layar LED. Apabila rangkaian strip LED Backlight TV sudah kelihatan, silahakn ukur dengan multimeter untuk mengetahui lampu yang mana saja yang sudah mati.
Cara ganti backlight tv ledDibagian strip LED biasanya sudah ada titik pengukuran, jangan sampai kebalik antara (+)(-) nya. Apabila terjadi kerusakan lampu LED pada Backlight di TV LED cukup banyak maka cara yang lebih mudah adalah mengganti LED strip satu baris, namun sebelum menggantinya anda harus memastikannya barang tersebut bisa kita beli di pasaran.
Selain kerusakan pada backlight, ada beberapa kemungkinan yang bisa membuat TV LED mati standby, total atau tidak ada gambar karena protek diantaranya:Tegangan Backlight dari FET driver overTegangan OVP/Stepup DC-DC overProtek karena arus FET DC Step up overVideo Cara Mengganti Backlight LED .
DIY, Perbaiki dan ganti Backlight TV LCD yang Mati
Roda2makassar.com – Siang mas bro Daeng sekalian, artikel kali ini R2M akan share sedikit tentang perbaiki backlight tv lcd sehingga meminimalisir pengeluaran, maksudnya gimana tuh? Buka penutup belakang, casing-casingnya hingga bisa dibuka LCD, Pelapis LCD dan ketemu dengan Backlight LCDnya. Bongkar TV nyaKalau sudah buka LCD, dibawahnya masih ada lapisan plastik putih berlapis yang fungsinya menyebarkan cahaya, buka juga maka akan muncullah semua lampu LCD.
Cara mendeteksi lampu mana yang mati, bisa dengan AVOmeter, namun bisa juga dengan menghidupkan TV dan melihat secara langsung, yang masih menyala akan kelihatan berkedip-kedip kecil, berikut gambar rangkaian sederhana dari penggantian lampu backlight LCD ini. 😀 😀Demikian cara perbaiki backlight tv lcd, semoga bisa jadi bahan untuk membongkar sendiri TV anda, jika ada yang berhasil alhamdulillah dan jika ada yang malah tambah rusak, R2M tidak bertanggung jawab akan hal tersebut.
.
Tips Memperbaiki Sendiri Backlight TV LED
Tapi sebelum memulai perbaikan, pelajari dulu cara menganalisa untuk memastikan jenis kerusakan dan tips memperbaiki sendiri backlight TV LED melalui gejalanya. Tips Memperbaiki Sendiri Backlight TV LEDBerikut ini kita akan membahas mengenai beberapa hal antara lain :Gejala Kerusakkan BacklightCara Menganalis KerusakanCara Mengganti BacklightGejala Kerusakkan Backlight TV LEDGejala paling utama pada kerusakan backlight TV LED adalah layar gelap total.
Walaupun hanya terjadi kerusakan pada salah satu lampu led, hal ini dapat menyebabkan seluruh strip lampu mati. Cara Menganalisa Kerusakkan Backlight TV LEDPada kondisi gejala pertama, yang paling utama diukur adalah power supply ke lampu LED nya terlebih dahulu. Bila power supply atau driver LED terukur voltase yang tepat ( biasanya 3V atau 6V ) , maka ini berarti bahwa kerusakkan kemungkinan memang terjadi di bagian Backlight LED.
.
Cara Service LED TV Tidak ada Gambar
Baca juga : Cara Memperbaiki Lampu LED MatiBerikut dibawah ini adalah konstruksi / bagian bagian penyusun sebuah layar LED TV dimana sebagai backlight pencahayaan utamanya adalah komponen lampu LED (light–emitting diode) yang disusun sedemikian rupa di balik layar sehingga cahaya lampu bisa menyebar ke seluruh bagian layar. Cara Kerja LED driverPada TV LED tidak begitu saja backlight diberikan tegangan, tetapi terdapat circuit driver untuk mengontrol kerja backlight led ini.
Biasanya lampu LED disusun menjadi 4 baris yang terdiri dari beberapa lampu LED sehingga terdapat 4 rentengan lampu LED yang tersambung ke tegangan 24 Volt DC kutub positif (+). Pengecekan Lampu LED BacklightNah jika sudah bisa dipastikan tidak ada kerusakan pada blok converter dan driver yang disebutkan diatas maka kemungkinan besar kerusakan pada lampu LED nya. Perlu diketahui juga LED disusun sebagai rangkaian seri sehingga jika salah satu saja LED mati maka yang lainnya juga tidak akan bisa menyala, sebagai informasi saja jarang terjadi kerusakan pada 2 LED atau lebih dalam satu baris LED. .
Service TV cara membongkar panel dan mengganti backlight led.
Maka mulailah pengerjaan yang sangat rumit karena saya harus membongkar panel bagian demi bagian untuk bisa mengganti rangkaian lampu led yang berada dibelakang panel kaca lcd.Langkah pembongkaran panel adalah sebagai berikut:pertama, lepaskan bingkai depan tv dari dudukan panel, setelah terlepas letakan panel dengan posisi layar kaca berada dibawah dengan alas lembut yang agak tebal untuk menghindari layar pecah atau tergores. Lakukan pengukuran seperti mengukur atau mengetes lampu led biasa, dimana led akan menyala jika anoda dan katodanya kita hubungan dengan probe tester pada skala ohm X1.
Setelah ditemukan led yang mati maka gantilah rangkaian led yang mati tadi, walaupun yang mati cuma satu buah led. Jika tidak mau mengganti sederet led, maka bisa di akali dengan menggantinya dengan sebuah led biasa yang diparalel dengan sebuah dioda in4148.Setelah mengganti sederet led maka langkah sebaliknya dari pembongkaran panel harus dikerjakan, memasang lembaran pembias, memasang bingkai plastik beserta panel lcd dan kemudian mengunci bingkai dengan membautnya. Setelah semua bagian panel terpasang maka balikan panel menjadi posisi tengkurap atau kaca dibawah untuk memasang semua modul yang tadi dilepas.
.

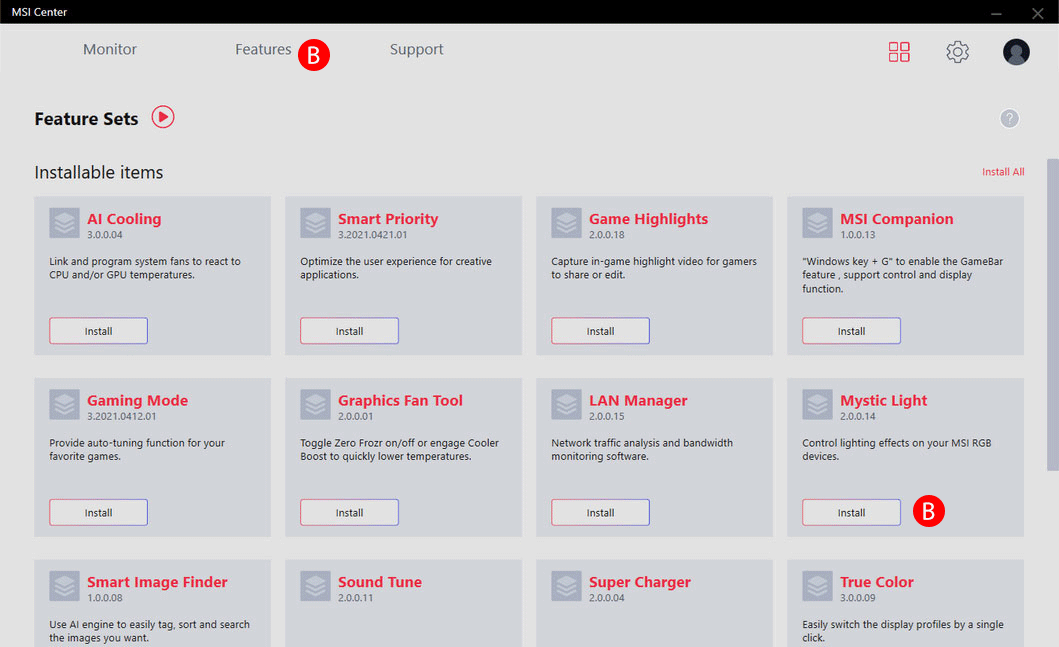

cara menggunakan msi mystic light
Motherboard yang dilengkapi LED RGB dan header pin Mystic Light Extension internal, serta dapat menampilkan beberapa warna dan efek. Kipas RGB apa saja yang dapat berfungsi dengan MSI Mystic Light? Pertama-tama, pastikan Anda menggunakan produk yang bersertifikasi MSI dan menyambungkan produk tersebut ke motherboard RGB MSI. Setelah itu, komponen akan ditampilkan di tab ikon perangkat pada perangkat lunak tersebut secara otomatis. Jika tidak, ikuti langkah-langkah seperti di bawah ini:Bagaimana cara mendeteksi komponen PC saya yang ditampilkan di Perangkat Lunak Mystic Light? .
Memasang / Memodifikasi Backlight TV LED
Daftar Isi [ LihatSusunan led di Backlight TV LEDBaca Juga Cara Menghitung Resistor untuk LED 12V ~ 220VMemasang / Memodifikasi Backlight TV LEDMemasang / Memodifikasi Backlight TV LEDBaca Juga Skema Running LED tanpa ICArtikel ini adalah pindahan dari blog www.romli.net © All rights reserved. Memasang / Memodifikasi Backlight TV LED, Susunan led di Backlight TV LED, Cara Memasang Backlight Panel TV LED, Mengganti Backlight Panel TV LED, Memperbaiki Backlight Panel TV LED, Memodifikasi Backlight Panel TV LED, Mengakali Backlight Panel TV LED yang rusak, tegangan backlight tv led toshiba, cara cek backlight led tv, rangkaian backlight tv led rakitan, cara menurunkan tegangan backlight tv led, tegangan backlight tv led lg 32, tegangan backlight tv led polytron 32, skema backlight tv led, cara membuat inverter backlight tv led, rangkaian backlight tv led rakitan, rangkaian backlight tv led rakitan, cara membuat inverter backlight tv led, skema backlight tv led, penyebab backlight tv led mati, tegangan backlight tv led toshiba, cara cek backlight led tv, cara menurunkan tegangan backlight tv led, tegangan backlight tv led lg 32Sobat pembaca..Di artikel ini kita akan mencoba cara yang mudah untuk memperbaiki / mengganti backlight TV LED atau istilah yang tepat adalah "mengakali" dalam penggantian backlight led di TV LED.Artikel ini saya tulis karena mengalami kesulitan untuk mencari sparepart yang sama (Backlight tv led) dengan type TV LED yang saya kerjakan.Sebelumnya, gejala dari kerusakan TV LED yang rusak ini adalah layar menjadi gelap, tapi masih terlihat gambarnya ketika panel tersebut disoroti senter.Eksekusi langsung dilanjutkan untuk melepas dan mengganti sederet led yang berada di balik panel karena ada beberapa dari led yang ada ternyata sudah putus dan juga konslet.Hampir seharian dan hampir semua toko elektro di kota saya sudah saya samperin namun tak ada satupun yang menyediakan sparepart yang sama dengan type yang saya cari.Akhir dari pencarian tersebut saya terpaksa membeli backlight dari model TV LED yang berbeda tapi diameter LED dari backlight tersebut sama besarnya dengan diameter LED backlight yang rusak tadi.Rencana selanjutnya adalah mengakalinya dengan mengganti LED yang putus atau yang short saja.Perlu diingat, bahwa sebuah LED dari backlight tersebut membutuhkan tegangan 3 Volt dan LED di backlight ini disusun secara seri.Jadi bila sederet LED yang ada di backlight tersebut terdapat 5 biji berarti tegangan yang diperlukan adalah 5 x 3 volts = 15 volts.Mari memulai..Peralatan tambahan yang diperlukan adalah:- Power supply variable (3v-15v)Perbaikan LED yang rusak kali ini adalah mencari dan dilanjutkan dengan mengerok jalur tegangan anoda dan katodanya.Hmm.. apa ya istilahnya mengerok disini?....
intinya kita berusaha untuk membuka jalur tegangan LED nya..Kerok secara tipis / sedikit saja asal sudah kelihatan tembaganya, itu sudah cukup.Pengerokan disini dimaksudkan agar kita bisa mensupplynya langsung di jalur tiap LED.Pada LED yang tersusun secara seri ini, bila kita memberi tegangan hanya di satu LED saja maka LED yang lainnya tidak ikut menyala.Dan sekali lagi perlu diingat, bila kita memberi tegangan hanya pada satu LED saja, maka putar skala power supply pada 3 V dan bila kita ingin memberikan tegangan untuk 2 buah LED maka putar pada skala 6 V begitu seterusnya.Bila jalur tegangan dan LED yang rusak sudah ditemukan kita tinggal memotongnya dengan tang potong atau apa saja asalkan bisa terpotong kemudian menggantinya dengan potongan LED dari backlight yang baru dan menyambungnya menggunakan kabel.Jangan sampai terbalik kutub anoda dan katodanya.Sebelum dirakit dan dipasangkan pada frame, rangkailah terlebih dahulu backlight tadi di luar frame TV dan cek sekali lagi apakah semua LED sudah dapat menyala dengan benar?.Dan alangkah baiknya beri isolator (double tape) pada sisi ground backlight modifikasi kita tadi karena kita disini memasangkan backlight dengan type yang berbeda dengan sparepart aslinya, kecuali jika anda sudah mengeceknya bahwa sisi ground pada backlight modifikasi kita tadi adalah sama dengan sisi ground backlight aslinya.Setelah semuanya beres, pasangkan backlight LED pada frame TV LED serta susun agar tiap LED tepat pada lubang reflektornya seperti semula dan jangan lupa rapikan..Tara.. TV LED sudah bisa manyala kembali..Nah.. mudah sekali bukan?Semoga artikel tentang cara Memasang / Memodifikasi Backlight TV LED ini bermanfaat bagi pembaca semua..
.
Memperbaiki LED Laptop yang Gelap " Backlight mati "
Memperbaiki LED Laptop yang GelapBagaimana Cara Memperbaiki Layar Laptop atau LED Laptop yang Gelap karena Backlight Mati? Ketahui dulu apa yang menyebabkan LED atau Layar laptop menjadi gelap atau matiNyalakan laptopSetelah berhasil booting misalnya dengan terdengarnya suara start up atau dengan menunggunya sampai kira-kira laptop sudah menyala sempurna. Setelah itu lihat bagian LED laptop dari dekat, kemudian perhatikan apakah displaynya muncul, supaya lebih jelas bawa laptop ke ruangan yang terang atau dengan menggunakan lampu senter. Sarung tangan bersihPada artikel ini kami menggunakan LED atau panel laptop 30 pinLangkah penggantian atau perbaikan lampu backlight LED laptop Slim 30 pinTerlebih dahulu lepas layar LED atau panel LED laptop dari dudukan pada laptopnya. Mengingat harga dari sebuah panel LED laptop ini lumayan mahal yaitu dengan harga kisaran 700 ribu - 1 Jt an.Memperbaiki sebuah backlight bisa dikatakan sangat mudah. .
Mengganti Rangkaian Driver Backlight TV LED • Duwi Arsana
Jika ternyata ada, tapi lampu led backlight tidak menyala itu artinya ada salah satu atau beberapa led yang putus. LED backlight yang digunakan pada sebuah TV LED menggunakan rangkaian seri untuk semua LED nya (pada umumnya). Hal ini akan menyebabkan keseluruhan LED yang ada akan mati jika salah satu led putus atau mati. Nah kalau masalah nya ternyata tegangan menuju LED tidak ada walaupun TV sudah menyala, itu biasanya rangkaian driver backlight LED ada masalah atau biasanya hanya mati pada bagian mosfet nya.

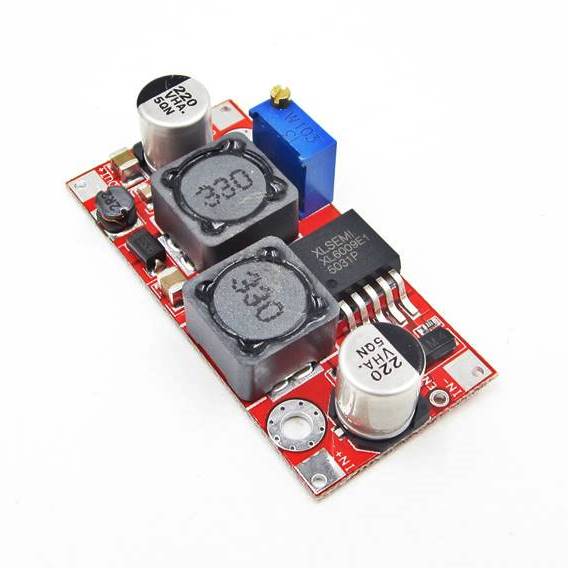

Tapi jika kalian bingung untuk cara memperbaikinya, kalian bisa mengganti rangkaian driver tersebut dengan rangkaian step up tegangan yang harganya cukup murah. .
